哈氏合金HASTELLOY
交期:30天
描述:Hastelloy X是一種含鐵、鉻較高的固溶強化型鎳基高溫合金,具有較好的抗高溫氧化性能,其成型性和高溫持久性能也較好,在790℃以上還具有一定的高溫強度,是制造燃燒室部件比較合適的材料,工作溫度可達980℃,短時工作可達1090℃。在650~980℃長期高溫時效有一定程度的時效硬化現象,成型性有所下降。合金還具有較好的鑄造性能,適于精密鑰造,也可砂鑄,但主要用作各種變形材料,尤其是板材。目前,

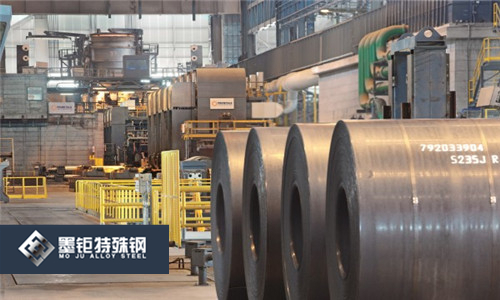

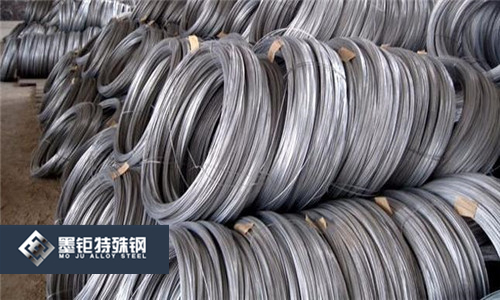

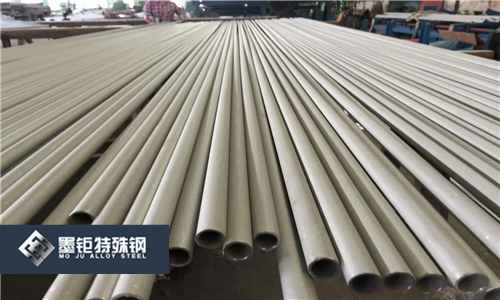

規格:板,棒,帶,線,管,可定制
HastelloyX哈氏合金
一、名稱(如果有材料需求可以與上海墨鉅QQ:3114698976聯系)
HastellyX,又名Hastelloy alloyX.
二、概述
Hastelloy X是一種含鐵、鉻較高的固溶強化型鎳基高溫合金,具有較好的抗高溫氧化性能,其成型性和高溫持久性能也較好,在790℃以上還具有一定的高溫強度,是制造燃燒室部件比較合適的材料,工作溫度可達980℃,短時工作可達1090℃。在650~980℃長期高溫時效有一定程度的時效硬化現象,成型性有所下降。合金還具有較好的鑄造性能,適于精密鑰造,也可砂鑄,但主要用作各種變形材料,尤其是板材。目前,HastelloyX是美國噴氣發動機生產中用量最大的高溫合金之一。
三、化學成分
表11.1化學成分,%
C | CR | CO | FE | MN | MO | P | SI | S | W | NI |
0.05-0.15 | 20.5-23.0 | 0.50-2.50 | 17.00-20.00 | ≤1.00 | 8.00-10.00 | ≤0.040 | ≤1.00 | ≤0.030 | 0.20-1.00 | 基 |
鑄件可到0.20.
四、品種
薄板,厚板,棒材,線材,管材,鍛件和鑄件.變形材料在固溶或退火狀態下使用,鑄件則在鑄態下使用.+
五、熱處理制度
1160~1190℃固溶或退火,快速空冷或水淬.
保溫時間∶每3毫米保溫15分鐘;薄板不超過30分鐘;棒材,鍛件每25毫米保溫1小時。
六、物理化學性能
1.密度:8.23(13472787990)
2.熔化溫度:1288℃
3.導熱率(圖11.1),與我們聯系021-67898711可索取圖表哦
4.熱膨脹系數(圖11.2),與我們聯系021-67898711可索取圖表哦
5.比熱(圖11.3),與我們聯系021-67898711可索取圖表哦
6.抗氧化和抗腐蝕性能
合金在1205℃以下具有很好的抗氧化性能,在1095℃干燥空氣中加熱100小時后重量基本不變.在1180℃以下耐還原氣氛和中性氣氛的性能也很突出.合金表面形成不剝落的氧化薄膜,從而提高了合金的耐熱性。合金在1095℃的氧化數據示于圖11.4.
合金的抗腐蝕性能比其他的含鉻含鉬合金好。1180℃退火的板材在硝酸-氫氟酸溶液中置一小時后的腐蝕情況如下∶
表11.2合金在硝酸-氫氟酸溶液中放置1小時后的腐蝕情況
機械性能(表11.3~11.5)(134-7278-7990)
表11.3AMS*規定的機械性能
表11.4通用電氣公司規定的薄板拉伸性能
表11.5通用電氣公司規定的薄板拉伸性能
1.室溫機械性能
(1)拉伸性能和彎曲性能(表11.6~11.7;圖11.5),與我們聯系021-67898711可索取圖表哦
表11.6薄板的典型拉伸數據態
表11.7薄板的室溫彎曲數據,與我們聯系021-67898711可索取圖表哦
圖11.5冷軋壓下量對薄板拉伸性能的影響
圖11.6試驗溫度對板材拉伸性能的影響
2.不同溫度的機械性能
AMS5390規定:在810-820℃(試驗前保溫30分鐘)的技伸度不小于24.6公斤/立方毫米,延伸率最小為12%(試樣工作段長度為25.4毫米,拉伸速度為1.1-1.6毫米/分鐘)
(1)拉伸性能(圖11.6~11.12),與我們聯系021-67898711可索取圖表哦
圖11.7試驗溫度對棒材拉伸性能的影響
圖11.8 試驗溫度對管材拉伸性能的影響
圖11.9 試驗溫度對砂型鑄造試棒和精密
圖11.10熱處理制度對薄板拉伸性能的影響,與我們聯系021-67898711可索取圖表哦
圖11.11溫度對薄板拉伸性能的影響
圖11.12 棒材的高溫壓縮應力-應變曲線
(2)壓縮性能(圖11.12~11.13)
圖11.13試驗溫度對棒材壓縮屈服強度的影響
圖11.14 試驗溫度對棒材剪切強度的影響,與我們聯系021-67898711可索取圖表哦
剪切性能(圖11.14)
沖擊性能(圖11.15)
圖11.15低溫對合金沖擊強度的影響
(5)承受強度(圖11.16)
圖11.16溫度對合金承受強度的影響
3.持久和蠕變性能(圖11.17~11.22)
AMS5536D規定,在815-820℃,10.5公斤/平方毫米應力下;持久壽命不低于24小時;在10.5-17.5公斤/平方毫米應力下,破斷后的持久延伸率不小于8%(試樣工作段長度為50毫米)
另外,AMS5754D規定,在815-820℃,10.5公斤/平方毫米應力下,持久壽命不低于24小時;在17.5公斤/平方毫米應力下,破斷后的持久延伸率不小于10%(試樣工作段長度為直徑的4倍).
圖11.17薄板在650~980℃的蠕變曲線(總應變),與我們聯系021-67899882可索取圖表哦
圖11.19板材和捧材在650-980℃下的持久性能
圖11.18精密鑄件在650~900℃的蠕變曲線(總應變)
圖11.20精密鑄件在650一980℃下的持久性能
4.疲勞性能(圖11.23~11.31)
圖11.22工廠退火板材的拉遜-米勒持久強度控制曲線
圖11.23工廠退火(1180℃)薄板的彎曲疲勞曲線與我們聯系021-67899882可索取圖表哦
圖11.24不同爐號工廠退火(1065℃)板材的高溫疲勞曲線
圖11.28工廠退火(1180℃)板材光滑試樣在815℃的應力范圍圖
圖11.25工廠退火和應力時效狀態的板材在815℃下的反復彎曲疲勞曲線
圖11.27工廠退火(1180℃)板材光滑
圖11.29工廠退火(1180℃)板材光滑試樣在
圖11.30工廠退火(1180℃)薄板(表面為軋態)的反復彎曲疲勞
圖11.31母材和Chem-Miled材的室溫反復彎曲疲勞性能與我們聯系021-67899882可索取圖表哦
5.彈性性能(圖11.32~11.34)
圖11.33試驗溫度對薄板拉伸模量和壓縮模量的影響
圖11.32合金的彈性模量
圖11.34棒材的典型室溫正切模
八、工藝
合金系采用普通電爐冶煉。若采用非真空冶煉加電渣重熔,或真空感應加電渣重熔,可提高合金純度,改善合金的機械性能。合金的開鍛溫度為1180~1200℃,終鍛溫度為1040℃。開始鍛造要輕錘快鍛,待鑄態組織破壞后可用較重錘鍛造.Hastcloy X具有良好的鑄造性能因此,也適宜于精密鑄造。合金的室溫塑性很好,故通常在室溫成型。成型時所需設備功率比成型奧氏體鋼要稍大一些.在多次成型過程中每次成型之后要進行固溶處理(退火),因?yàn)楹辖鹪谕嘶馉顟B(tài)的成型性最好。零件成型后應在1180℃固溶處理7~10分鐘,然后快速冷卻。
合金能夠用各種熔焊法進行焊接,包括一般電弧焊,惰性氣體鎢極焊,惰性氣體金屬極焊,埋弧焊。焊接前焊接表面必須徹底除銹。焊接要在退火狀態下進行,焊接過程中應使焊區可能存在的應力減至最小,并用盡可能低的焊接參數和充分的保護氣流。如果采用適當工藝和使用釬焊合金,則合金也能夠進行釬焊。采用電阻焊時,要求采取特殊的工藝措施。點焊時要用較長的點焊時間,并采用水冷以保證焊接質量并避免結晶偏析。滾焊時要有間斷,以防發生裂紋和過度扭曲.厚度小于3毫米的薄板最好用惰性氣體鎢極焊,而厚度大于3毫米的板材最好用惰性氣體金屬極焊。
圖11.35HastelloyX高溫長期受熱后的室溫拉伸性能
九、組織
hastelloy x是含有大量鐵并以大量鉬和少量鎢進行固溶強化的鎳基合金,組織比較簡單但經長期高溫時效后,組織和拉伸性能都發生變化。在565和620℃經長期時效后,室溫拉伸性能有明顯的變化;由圖11-35可以看出,在565℃隨著時效時間的延長,延伸率逐漸下降,5200小時后下降到12%。時間再延長,塑性又有回升現象,拉伸強度則無顯著變化,屈服強度開始略有升高,然后保持不變。
應力時效對薄板室溫和高溫拉伸性能的影響見表11.8.從表11.8可以看出,在1公斤/平方毫米應力下時效500小時后,室溫強度變化不大,而室溫塑性顯著下降.高溫強度和塑性則均無明顯變化.
觀察565℃長期時效后的試樣,發現晶界有網狀析出物,析出物的厚度隨時效時間的延長而增加(圖11.36)。時效試樣拉伸斷口表面萃取復膜的電子顯微組織示于圖11.37.斷口-部分是塑性的穿晶斷裂,(墨11鉅特殊鋼)一部分是沿晶界的脆性斷裂。長期時效后晶界上出現沉淀,斷口表面被大小均勻的析出物所覆蓋。時效5200小時的試樣經X射線衍射和電子衍射證明,晶界析出物是而心結構的M6C,它們?cè)诰Ы绯蕦挾B續的網狀,是造成脆性斷裂的主要原因.時效1000小時的試樣的組織與5200小時的相似,在更高的放大倍數下,在晶界附近還發現有很細的析出物(圖11.38)。這種析出物尚未弄清楚,但對合金的性能沒有響。
表11.8薄板的拉伸性能
圖11.36HastelloyX的顯微組織與我們聯系021-67899882可索取圖表哦
圖11.37HastelyX在565℃時效不同時間后的斷口表面
圖11.38HastelloyX在565℃時效10,200小時后電子顯微組織
從圖11.35可以看出,延長在620℃下的時效時間,則強度升高而塑性很快下降.這可能與晶界施性網狀折出物(墨+鉅特殊鋼)形成較快和晶內細小析出物促使屈服強度提高有關、上海墨-鉅指出,細小的晶內析出物也是MC.這種長期時效而析出的細小M,C是hastelloy X合金強化的主要因素.X射線分析還證明,合金在760℃時效1025小時后有Laves相(13472787990),在930℃時效10小時后則有呈魏氏組織的σ相(Cr~Mo),另外,高溫長期加熱后基體中還有成分為(NiCrFe),(MoWSi)。的μ相.在620℃經3000小時時效后的組織見圖11.39
圖11.39hastelloy X在620℃時效3000小時后的顯微組織
研究hastelloy X和類似合金中高溫長期時效后析出物的影響證明,合金在較低溫度長期時效后,性能變化的原因是由于存在著局部預沉淀現象造成的,
十、用途
Hastelloy X是Hastelloy B和Hastelloy C合金的變種,含戰略合金元素較少,提高了鐵含量,降低了鉬含量,因此成本較低。同時由于抗氧化性好,容易加工成各種尺寸的板材、棒材、線材、管材和環件等,故得到廣泛使用,由于它的鑄造性能好,也可以用作鑄件,是美國用量較大的合金之一.典型用途包括噴氣發動機的各種板材部件,導向葉片,尾錐體,集流環部件,燃燒室內襯,渦流排氣管,加力燃燒室部件等.用于燃燒室時可在980℃使用,短時工作可到1090℃。設計中應考慮使用空氣冷卻以保持材料的工作溫度盡可能低,防止受火焰沖擊變形而引起早期破壞,hastelloy X還可作蜂窩結構材料,核子反應堆燃料外套等。
近來美國制造的發動機火焰筒廣泛使用HastelloyX合金.由于這種合金含鉻高,抗氧化性好,成形性和焊接性能都適合火焰筒加工的要求。六十年代的發動機如T53-L-13,T55-L-11,J79-GE-8,JT3D-1,JU3D-3,JT-3D-3B,JT4D-9,JT4D-11,JT8D,JT9D,TF39等均用Hastelloyx 作火焰筒、燃燒噴管及其他高溫部件,如在JT3D-1、3發動機上用Hastelloy X作渦輪排氣機匣和渦輪第一級隔圈;在T55-L-11型渦輪發動機上用HastelloyX軋制成翼形帶材和薄板作三、四級導向葉片.在奧林普斯593噴氣發動機反推力擋板內層結構和受燃?xì)鉀_擊的表面均采用HatelloyX.
